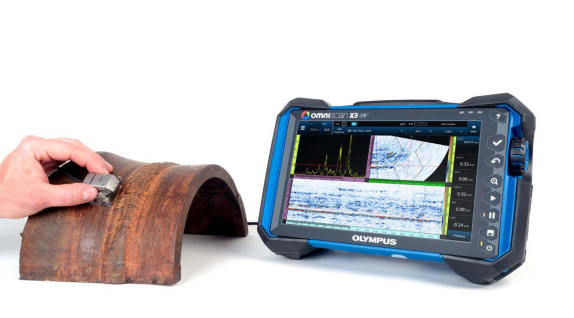

Omniscan X3 – ультразвуковой дефектоскоп на фазированных решетках с поддержкой TFM/FMC методов. Это яркий представитель дефектоскопов нового поколения с большим количеством функций и опций.

В Omniscan X3 есть GPS-модуль и возможность передачи данных по беспроводной сети Wi-Fi. Ударопрочный корпус защищён от влаги и пыли. Дефектоскоп позволяет находить дефекты практически моментально. Впечатляющая визуализация дефектов.

Особенности дефектоскопа Omniscan X3

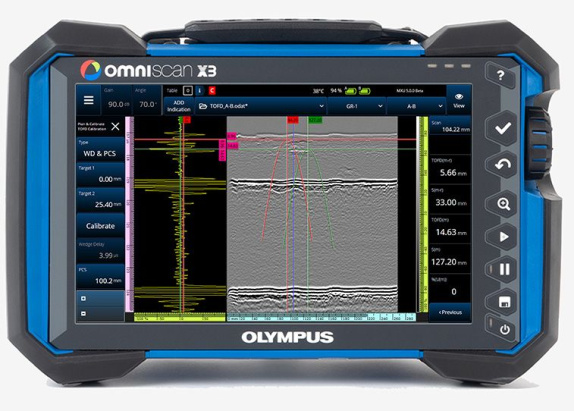

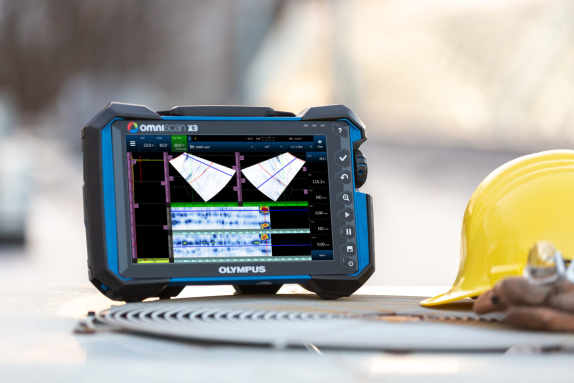

OmniScan X3 – мощный, надёжный и портативный дефектоскоп на фазированных решетках с инновационными технологиями. Поставляется в трёх модификация: модель 32:128PR, TFM 64-элемента, доступны 16:64PR и 16:128PR. Есть режим TOFD, два УЗ-канала (UT), восемь групп лучей. Прибор совместим с существующими преобразователями и сканерами. Новинка получила GPS-модуль и Wi-Fi, теперь вы всегда будете знать где и какой дефект обнаружен и сможете отправить коллегам результаты сканирования прямо с места обследования. Частота дискретизации увеличилась до 12кГц. Настройка и калибровка OmniScan X3 занимают вдвое меньше времени, чем у MX2. Увеличился размер записываемого файла данных. Теперь он составляет 25 Гб вместо 300 Мб.
У нового дефектоскопа масса применений: диагностика сварных швов, проверка целостности труб, коррозионно-стойких сплавов, коррозионный мониторинг, контроль высокотемпературного водородного растрескивания, выявление ступенчатого растрескивания, контроль композиционных материалов и многое другое.

Наглядное преимущество инновационной функции TFM

Преимущество «огибающей» в OmniScan X3 – она позволяет легко выявлять мельчайшие дефекты, например, высокотемпературное водородное растрескивание (HTHA). Вы получаете чёткие и яркие изображения высокого разрешения. Сигналы от найденных дефектов отчётливо видны на фоне шумов. На примере показано выявление HTHA-дефектов с огибающей (слева) и без огибающей (справа).

Легко определяет незначительные дефекты

До четырёх режимов TFM одновременно – позволяет генерировать изображения с разных ракурсов. Эта информация позволяет точнее выявлять дефекты с незначительной ориентацией и определять их глубину.
Совмещение методов полной и абсолютной фокусировки используется для улучшения ультразвуковой визуализации фазированных решеток. Очевидным преимуществом этой технологии в OmniScan X3 является то, насколько легко он обнаруживает очень мелкие дефекты, такие как трещины или коррозию в результате высокотемпературного водородного воздействия (HTHA).

Улучшенный интерфейс и калибровка

В X3 сохранился привычный интерфейс OmniScan, уменьшено количество шагов для настройки и анализа данных. Меню калибровки отслеживает сигналы на высокой скорости. Построение плана сканирования до начала контроля и быстрая калибровка позволяют настраивать дефектоскоп за считанные минуты, снижает риск ошибок.

В OmniScan X3 много инновационных инструментов

OmniScan X3 в два раза быстрее, чем OmniScan MX2;
Улучшенная калибровки активной фазированной антенной решетки;
Диапазон высокой амплитуды сигнала на А-скане 800% уменьшает необходимость повторного сканирования;
Встроенная поддержка зондов DLA и DMA для быстрого обнаружения точечной коррозии.

Есть Wi-Fi и GPS модуль

В OmniScan X3 есть Wi-Fi и GPS. Теперь можно отслеживать прибор на местности, устанавливать его геолокацию по трассе газопровода, например. А с помощью Wi-Fi можно легко скачать новую прошивку из Olympus Scientific Cloud или передать данные о проведённом обследовании на смартфон или планшет коллегам для подтверждения и совместного обсуждения найденных дефектов.
Большой размер файла для быстрой передачи данных и непрерывного сканирования
Размер файла в 25 ГБ позволяет за один раз охватить площадь до 13 м² и выполнить сканирование по всей окружности трубы большого диаметра.

Оптимальные чувствительность и разрешение

Метод общей фокусировки TFM с использованием апертур до 64 элементов обеспечивает четкую визуализацию дефектов, которые в иных условиях сложно определить. Сбор кодированных данных TFM предоставляет детальные изображения дефектов (сверху, сбоку, с противоположного конца) для геометрически правильной визуализации.
Обнаружение трудновыявляемых дефектов, таких как:
Питтинг (точечная коррозия)
Связанная коррозия
Межкристаллитное растрескивание
Ступенчатое растрескивание

Мощные инструменты визуализации

Интуитивное представление данных

Представление данных в виде A-, B-, C- и D-сканов в ходе двухкоординатного (XY) сканирования позволяет быстро обнаружить дефекты.

Измерение питтинговой коррозии в тонких материалах

Поддержка преобразователей Dual Linear Array^™ позволяет получать данные с лучшим приповерхностным разрешением.
